Existe uma grande confusão inicial para o entendimento dessa sopa de letras que pertence ao universo das conexões ópticas. Um mundo muito diferente das redes baseadas em cobre, com os famosos cabos UTP. Dependendo do tipo de fibra que você está usando, você pode ver qualquer um deles, e juntá-los incorretamente pode significar cabos danificados. Então, este é um conceito ultra importante, mas também daremos algumas diretrizes fáceis para ajudar você a identificar ambos.
A primeira coisa que faremos é separar as letras da “sopa”. Assim, quando você se deparar com algumas termologias usadas em conectores, exemplos: SC/UPC, LC/APC, FC/UPC, E2000/APC, ST/UPC, LC/UPC, SC/APC, FC/APC e muito mais.
Precisamos separar o que é o tipo de conector do polimento usado no ferrolho. As letras que vem antes da barra se referem ao conector, como: SC, LC, FC, E2000, ST e as letras após se referem ao polimento foco do nosso artigo aqui, APC, UPC.
APC e UPC: o que isso significa?
Primeiro, vamos esclarecer alguns termos.
- APC significa “Contato Físico Angular”
- UPC significa “Contato Ultra Físico”
Esses são os dois em que vamos nos concentrar hoje. Se você estiver executando um cabo multimodo OM3, OM4, OM5 moderno ou um cabo de fibra óptica monomodo OS1/OS2, provavelmente usará UPC ou APC (mais sobre isso em breve). Há outro padrão chamado apenas PC para “Contato Físico” que era usado em cabos mais antigos nas gerações OM1 e OM2. Hoje em dia, você verá UPC ou APC em novos conectores de fibra que instalar, mas é muito importante entender a diferença.

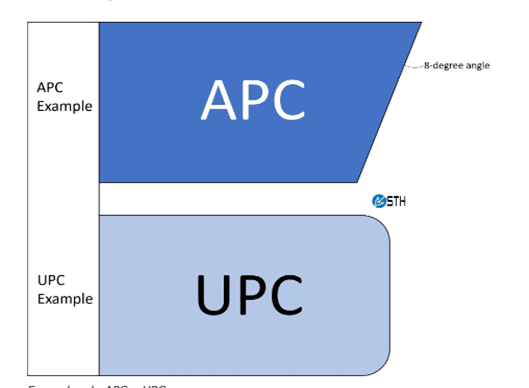

Aqui está um diagrama rápido em termos da diferença entre os dois tipos de esmalte.
Temos que lembrar aqui que o objetivo é unir dois fios de fibra e continuar a transmitir luz (dados) através desse acoplamento. O UPC, como se pode ver, tem uma leve curvatura para melhor alinhamento. Eles podem parecer planos, mas na verdade são levemente curvados para isso. O principal desafio é que a luz pode refletir na extremidade da face final e viajará de volta pelo cabo de fibra óptica em direção à fonte de luz.
O UPC, como se pode ver, tem uma leve curvatura para melhor alinhamento. Eles podem parecer planos, mas na verdade são levemente curvados para isso. O principal desafio é que a luz pode refletir na extremidade da face final e viajará de volta pelo cabo de fibra óptica em direção à fonte de luz.

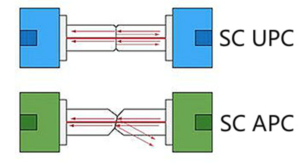

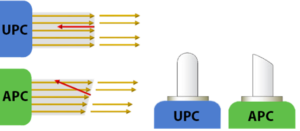

O APC, por outro lado, é polido em um ângulo de 8 graus. Isso pode não parecer muito, mas essa borda angular muda como a luz é refletida de volta. Com o ângulo de 8 graus, a luz que reflete na face final é direcionada para o revestimento ao redor do cabo de fibra óptica em vez de mais diretamente de volta para a fonte de luz, como veríamos no APC. Isso significa que geralmente obtemos menos perda de retorno com o APC. Como demonstra a imagem abaixo:
Dados os diferentes ângulos do conector, não se deve tentar conectar um com polimento APC e UPC juntos. O objetivo deve ser unir um UPC plano a outro UPC plano ou um APC angulado a um APC. Como se pode imaginar, não só há potencial para perda, mas também podem ocorrer danos se alguém tentar um acoplamento incorreto.
Cuidado, potencial de danos!
A extremidade pontiaguda da placa frontal do APC é muito pequena. Um bom modelo mental é pensar em um núcleo de fibra multimodo como tendo aproximadamente o mesmo diâmetro de um fio de cabelo humano. Um núcleo de fibra óptica monomodo tem aproximadamente 9 micrômetros ou significativamente menor em diâmetro do que um fio de cabelo humano. Ainda assim, com o núcleo, revestimento e assim por diante, geralmente usamos apenas o conceito de pensar em um fio de fibra como sendo do tamanho de um fio de cabelo humano. Como resultado, um ângulo de 8 graus para o polimento do APC deixa uma borda de vidro dianteira que é relativamente fina.
Basicamente existe a regra:
- UPC para UPC é correto
- APC para APC é correto
- UPC para APC é ruim, perda alta e pode danificar a ponta do conector

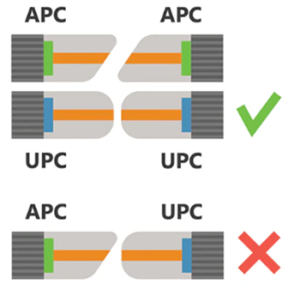

Aqui está o diagrama conceitual dessas regras:
É importante unir essas pontas corretamente para que não danifiquem o cabo e os conectores. Se houver uma chance de dano, pode-se perguntar por que ter APC. Isso se resume a perda.
Estatísticas de perdas importantes para APC, UPC e PC
Embora estejamos focando principalmente em APC e UPC aqui, incluiremos PC também.
- A perda de retorno do UPC deve ser de -50 dB ou maior
- A perda de retorno do APC deve ser de -60 dB ou maior
- PC, o padrão mais antigo, tem uma perda de retorno de -40 dB ou mais
Perda de retorno é uma medida da luz refletida, ou em termos mais simples, a quantidade de luz que não passa pela conexão e é refletida de volta para o cabo. Esse valor de perda de retorno é expresso como um valor negativo em dB (-XXdb). Talvez a maneira mais fácil de lembrar disso seja que o “-” é perda, então o número maior depois do sinal negativo é uma perda menor.
DICA!
Um truque para diferenciar o polimento APC versus UPC
O truque fácil para saber se um conector está usando APC ou UPC é olhar para sua cor. A indústria percebeu que, com potencial incompatibilidade e potencial para danos, precisava haver uma maneira fácil de diferenciar os dois polimentos. Normalmente, veremos conectores verdes para APC e conectores azuis/azul-petróleo para UPC. Isso vale tanto para o padrão internacional TIA (Telecommunications Industry Association), quanto ao padrão da ABNT (Associação Brasileira de Normas Técnicas).
Olhando aqui, podemos ver o cabo monomodo OS2 amarelo com travas verdes sinalizando que temos uma face APC.
Também temos um cabo OM4 rosa (OM4 geralmente é azul-petróleo como OM3 ou rosa) com uma trava azul-petróleo nos dizendo que temos uma face UPC.
Geralmente, também veremos fibras monomodo OS1 e OS2 usando APC, e fibras multimodo OM3, OM4, OM5 usando UPC, mas é sempre melhor verificar novamente as especificações do cabo e o conector também. Nos cabos multimodos os conectores com polimento UPC assumirão a cor bege ou preto.

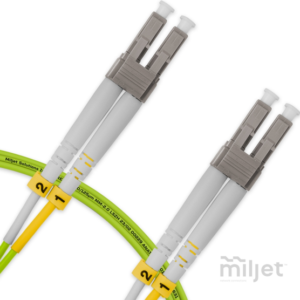

Modelo de Cordão Miljet em fibra multimodo OM5

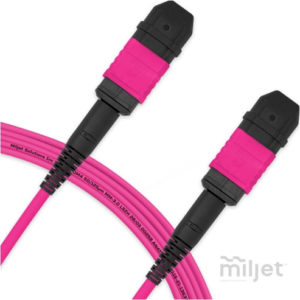

Modelo de Cabo MPO Miljet em fibra multimodo OM4
Aprofundando os detalhes
LC APC vs LC UPC: Características de perda de inserção
LC APC (Angled Physical Contact) e LC UPC (Ultra Physical Contact) são dois tipos diferentes de conectores de fibra óptica. A principal diferença entre os dois está em suas características de perda de inserção.
Os conectores LC APC têm uma face final angular, o que permite melhor desempenho de reflexão e perda de retorno. A face final angular minimiza a quantidade de reflexão de retorno, resultando em menor perda de inserção e maior perda de retorno. Isso torna os conectores LC APC ideais para aplicações em que a baixa reflexão de retorno é crítica, como em transmissão de dados de alta velocidade, redes de longa distância e instalações de alta densidade. A perda de inserção típica para conectores LC APC é de cerca de 0,2 dB.
Por outro lado, os conectores LC UPC têm uma face final plana, o que fornece um contato físico entre os núcleos de fibra. Embora os conectores LC UPC também ofereçam baixa perda de inserção, eles têm maior reflexão de retorno em comparação aos conectores LC APC. Os conectores LC UPC são comumente usados em aplicações em que alta largura de banda e baixa perda de inserção são importantes, mas a reflexão de retorno não é um fator crítico. A perda de inserção típica para conectores LC UPC é de cerca de 0,3 dB.
Em termos de uso prático, os conectores LC APC são frequentemente preferidos em situações em que a rede requer alta qualidade de transmissão de dados e baixa perda de sinal. Eles são comumente usados em telecomunicações, CATV e redes de dados de alta velocidade. Os conectores LC UPC, por outro lado, são amplamente usados em data centers, LANs (redes locais) e outras aplicações em que alta largura de banda e baixa perda de inserção são as principais preocupações.
Vale a pena notar que a escolha entre conectores LC APC e LC UPC depende dos requisitos específicos da rede e da aplicação pretendida. Ambos os conectores têm suas vantagens e desvantagens, e a seleção deve ser baseada no desempenho desejado e na compatibilidade com outros componentes na rede.
LC APC vs LC UPC: Aplicações e Compatibilidade
LC APC (Angled Physical Contact) e LC UPC (Ultra Physical Contact) são dois tipos diferentes de conectores de fibra óptica usados em várias aplicações. A principal diferença entre LC APC e LC UPC está na geometria da face final e no desempenho óptico resultante.
Os conectores LC APC têm uma face final polida que é angulada em um ângulo de oito graus. Este design angulado minimiza a reflexão traseira ou perda de retorno, resultando em uma menor perda de inserção. Os conectores LC APC são usados principalmente em aplicações onde a baixa perda de retorno é crítica, como em transmissão de dados de alta velocidade, redes de longa distância e sistemas de multiplexação por divisão de comprimento de onda densa (DWDM). A face final angulada dos conectores LC APC garante que a luz refletida seja direcionada para longe da fonte, reduzindo a degradação do sinal e melhorando o desempenho geral do sistema.
Por outro lado, os conectores LC UPC têm uma face final plana e polida. Embora forneçam menor perda de retorno em comparação a outros tipos de conectores, como SC ou ST, eles não oferecem o mesmo nível de desempenho que os conectores LC APC. Os conectores LC UPC são comumente usados em aplicações onde requisitos de desempenho mais baixos são aceitáveis, como redes locais (LANs), redes de telecomunicações e instalações de fibra para casa (FTTH).
Em termos de compatibilidade, os conectores LC APC e LC UPC não são intercambiáveis devido às suas diferentes geometrias de face final. Misturar esses conectores pode levar à perda de sinal e degradação. Portanto, é importante usar o tipo de conector apropriado com base nos requisitos específicos da aplicação.
Em resumo, a principal diferença entre os conectores LC APC e LC UPC está na geometria da face final e no desempenho óptico. Os conectores LC APC oferecem desempenho superior com menor perda de retorno, tornando-os adequados para aplicações de alto desempenho. Os conectores LC UPC, embora forneçam menor desempenho, são mais comumente usados em aplicações padrão onde requisitos de desempenho mais baixos são aceitáveis.
